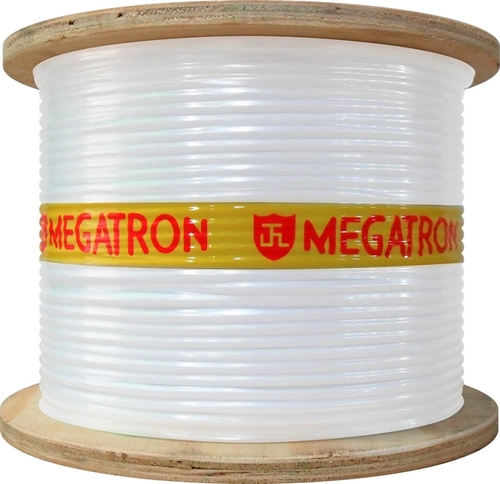

Cabo Coaxial 59 67% Bobina Bobina 300m Branco Megatron
Ref.: R37453S
Cabo Coaxial 59 67% Bobina Bobina 300m Branco Megatron
R$ 656,29
ou 12x de R$ 66,78 no cartão
Descrição
Produto indicado para CFTV, e para rede de até 40 metros, possui proteção UV, e é recomendado para uso externo, para proteção de chuva.
ESPECIFICAÇÃO DE PRODUTO
PRODUTO: CABO COAXIAL 59 67%
NORMA APLICÁVEL: RESOLUÇÃO 467 ANATEL
CARACTERÍSTICAS DO CABO:
CONSTRUTIVOS:
CONDUTOR: FIO DE AÇO COBREADO 1 X 0,81mm ± 0,03
DIÂMETRO DO DIELÉTRICO: PE CELULAR Ø 3,86mm ± 0,05
BLINDAGEM: TRANÇA DE ALUMINIO 67%
FORMAÇÃO DA TRANÇA: FIOS DE ALUMINIO 16 X 4 X 0,120mm
CAPA EXTERNA: PVC 70ºC Ø 5,70mm ± 0,05
ESPESSURA DA CAPA: 0,70mm
GRAVAÇÃO: MEGATRON CABO COAXIAL SERIE 59 75 ohms 67% - ANATEL 01166-08-03983
ELÉTRICAS:
VELOCIDADE DE PROPAGAÇÃO: (Relativo a Velocidade na Luz no Vácuo) = 82%
IMPEDÂNCIA CARACTERISTICA : 75 ± 3 Ohms
RESISTÊNCIA ELÉTRICA DO CONDUTOR: = 187,00 Ohms / Km a 20ºC
TENSÃO ELÉTRICA APLICADA: 1,0 KV CA/ 1 Minuto
PERDA DE RETORNO: (faixa de frequência 5Mhz a 1000Mhz) = 20Db
RESISTÊNCIA DE ISOLAMENTO: = 1500 Mohms x Km a 20ºC
ATENUAÇÃO MÁXIMA dB/100m a 20ºC
FREQUÊNCIA (Mhz) ATENUAÇÃO
5 2,82
55 6,73
211 12,47
270 13,85
300 14,60
330 15,29
400 16,73
450 19,52
750 22,87
870 24,85
1000 26,64
ESPECIFICAÇÃO DE PRODUTO
PRODUTO: CABO COAXIAL 59 67%
NORMA APLICÁVEL: RESOLUÇÃO 467 ANATEL
CARACTERÍSTICAS DO CABO:
CONSTRUTIVOS:
CONDUTOR: FIO DE AÇO COBREADO 1 X 0,81mm ± 0,03
DIÂMETRO DO DIELÉTRICO: PE CELULAR Ø 3,86mm ± 0,05
BLINDAGEM: TRANÇA DE ALUMINIO 67%
FORMAÇÃO DA TRANÇA: FIOS DE ALUMINIO 16 X 4 X 0,120mm
CAPA EXTERNA: PVC 70ºC Ø 5,70mm ± 0,05
ESPESSURA DA CAPA: 0,70mm
GRAVAÇÃO: MEGATRON CABO COAXIAL SERIE 59 75 ohms 67% - ANATEL 01166-08-03983
ELÉTRICAS:
VELOCIDADE DE PROPAGAÇÃO: (Relativo a Velocidade na Luz no Vácuo) = 82%
IMPEDÂNCIA CARACTERISTICA : 75 ± 3 Ohms
RESISTÊNCIA ELÉTRICA DO CONDUTOR: = 187,00 Ohms / Km a 20ºC
TENSÃO ELÉTRICA APLICADA: 1,0 KV CA/ 1 Minuto
PERDA DE RETORNO: (faixa de frequência 5Mhz a 1000Mhz) = 20Db
RESISTÊNCIA DE ISOLAMENTO: = 1500 Mohms x Km a 20ºC
ATENUAÇÃO MÁXIMA dB/100m a 20ºC
FREQUÊNCIA (Mhz) ATENUAÇÃO
5 2,82
55 6,73
211 12,47
270 13,85
300 14,60
330 15,29
400 16,73
450 19,52
750 22,87
870 24,85
1000 26,64
